Impressão 3D: Guia Definitivo para Iniciantes em Engenharia

A impressão 3D tem revolucionado o campo da engenharia, transformando radicalmente os processos de prototipagem e manufatura. Este guia abrangente explora os fundamentos, tecnologias e aplicações práticas da impressão 3D para estudantes e profissionais de engenharia que estão iniciando nesta fascinante área.

Fundamentos da Impressão 3D

A manufatura aditiva, comumente conhecida como impressão 3D, representa uma mudança paradigmática na forma como objetos tridimensionais são criados. Diferentemente dos métodos tradicionais de manufatura subtrativa, onde o material é removido de um bloco maior, a impressão 3D constrói objetos através da adição sucessiva de camadas de material, seguindo um modelo digital tridimensional.

Esta tecnologia, que teve suas origens na década de 1980 com a estereolitografia (SLA) desenvolvida por Chuck Hull, evoluiu significativamente nas últimas décadas. O que antes era uma tecnologia restrita a grandes corporações tornou-se acessível a estudantes, makers e pequenas empresas, principalmente após a expiração de patentes fundamentais relacionadas à tecnologia FDM (Modelagem por Deposição Fundida).

O Impacto na Engenharia Moderna

A impressão 3D tem transformado fundamentalmente a prática da engenharia. A capacidade de criar protótipos funcionais rapidamente, testar diferentes iterações de design e produzir peças complexas em pequenas quantidades oferece vantagens significativas no processo de desenvolvimento de produtos. Esta tecnologia permite que engenheiros validem conceitos, identifiquem problemas e otimizem designs antes do investimento em ferramental tradicional de produção.

Tecnologias de Impressão 3D

O universo da impressão 3D engloba diversas tecnologias, cada uma com suas características, vantagens e limitações específicas. A compreensão destas diferentes abordagens é fundamental para selecionar a tecnologia mais adequada para cada aplicação.

Modelagem por Deposição Fundida (FDM)

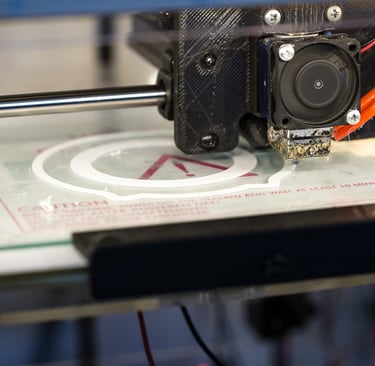

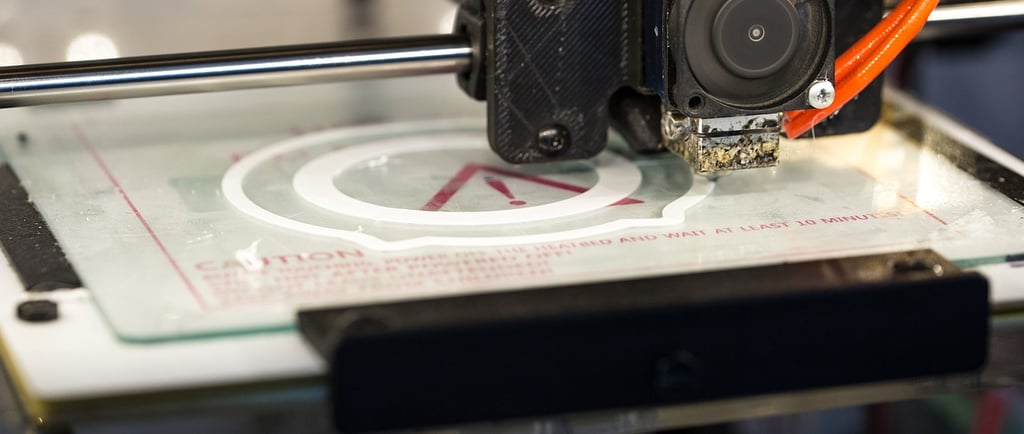

A tecnologia FDM, também conhecida como FFF (Fabricação por Filamento Fundido), é a mais comum e acessível para iniciantes. Neste processo, um filamento termoplástico é aquecido até seu ponto de fusão e depositado em camadas sucessivas para construir o objeto tridimensional. Os materiais mais utilizados incluem PLA (Ácido Polilático), ABS (Acrilonitrila Butadieno Estireno), PETG e Nylon.

O processo FDM apresenta diversas vantagens para aplicações de engenharia, incluindo custo relativamente baixo, variedade de materiais disponíveis e facilidade de operação. No entanto, também possui limitações como resolução de camada visível, necessidade de suportes para geometrias complexas e anisotropia nas propriedades mecânicas.

Estereolitografia (SLA) e Processamento Digital de Luz (DLP)

As tecnologias baseadas em resina fotossensível, como SLA e DLP, utilizam luz ultravioleta para curar seletivamente camadas de resina líquida. Estas tecnologias oferecem excelente resolução e acabamento superficial, sendo ideais para protótipos que exigem alto nível de detalhamento ou precisão dimensional.

A principal diferença entre SLA e DLP está na forma como a luz é projetada: enquanto a SLA utiliza um laser que "desenha" cada camada, o DLP projeta a imagem completa da camada de uma só vez, resultando em tempos de impressão potencialmente mais rápidos.

Sinterização Seletiva a Laser (SLS)

A tecnologia SLS utiliza um laser para sinterizar (fundir) seletivamente partículas de pó, criando objetos sólidos camada por camada. Esta tecnologia permite a produção de peças complexas sem necessidade de suportes, uma vez que o próprio pó não sinterizado serve como suporte durante a construção.

Materiais e Suas Aplicações

A seleção adequada do material é crucial para o sucesso de qualquer projeto de impressão 3D. Cada material possui características específicas que o tornam mais ou menos adequado para determinadas aplicações.

Termoplásticos Comuns

O PLA é frequentemente recomendado para iniciantes devido à sua facilidade de impressão e baixa temperatura de extrusão. Biodegradável e disponível em uma ampla gama de cores, o PLA é ideal para protótipos não funcionais e modelos conceituais. No entanto, sua baixa resistência térmica e tendência à degradação com exposição à umidade limitam suas aplicações práticas.

O ABS oferece maior resistência mecânica e térmica, sendo mais adequado para protótipos funcionais e peças finais. Contudo, requer temperaturas de impressão mais elevadas e pode apresentar problemas de empenamento durante a impressão, necessitando de ambiente controlado.

Materiais Avançados

Filamentos com fibras contínuas ou picadas de carbono, vidro ou Kevlar oferecem propriedades mecânicas superiores, aproximando-se das características de peças injetadas. Materiais flexíveis como TPU (Poliuretano Termoplástico) permitem a criação de componentes com diferentes graus de flexibilidade.

Processo de Desenvolvimento e Impressão

O sucesso na impressão 3D requer um processo estruturado que começa muito antes da impressão propriamente dita. A compreensão e execução adequada de cada etapa é fundamental para obter resultados satisfatórios.

Modelagem 3D

O processo inicia-se com a criação do modelo 3D digital. Softwares CAD como Fusion 360, SolidWorks ou FreeCAD são amplamente utilizados na engenharia. Durante a modelagem, é importante considerar as limitações e características específicas da impressão 3D, como ângulos de impressão, necessidade de suportes e orientação da peça.

As práticas de Design para Manufatura Aditiva (DfAM) devem ser consideradas desde o início do projeto. Isto inclui estratégias como minimização de suportes, orientação adequada para maximizar resistência mecânica e otimização topológica.

Preparação para Impressão

O processo de fatiamento (slicing) converte o modelo 3D em instruções específicas para a impressora (G-Code). Softwares como Cura, PrusaSlicer ou Simplify3D oferecem controle detalhado sobre parâmetros de impressão cruciais:

• A altura de camada afeta diretamente a resolução vertical e o tempo de impressão. Camadas mais finas resultam em melhor acabamento superficial, mas aumentam significativamente o tempo de processo. A escolha da altura de camada deve considerar o equilíbrio entre qualidade e produtividade;

• O padrão e densidade de preenchimento influenciam diretamente a resistência mecânica e o consumo de material. Diferentes padrões oferecem características específicas, como maior resistência em determinadas direções ou melhor distribuição de tensões.

Calibração e Manutenção

A calibração adequada da impressora é fundamental para obter resultados consistentes. O nivelamento da mesa, ajuste da distância inicial do bico e calibração do fluxo de material são procedimentos essenciais que devem ser realizados regularmente.

A manutenção preventiva, incluindo limpeza regular, lubrificação de componentes móveis e verificação de peças de desgaste, contribui para a longevidade do equipamento e qualidade das impressões.

Aplicações Práticas na Engenharia

A impressão 3D encontra aplicações em praticamente todas as áreas da engenharia, desde o desenvolvimento de produtos até a manufatura de peças finais.

Prototipagem Rápida

A capacidade de criar protótipos físicos rapidamente permite a validação de conceitos e identificação precoce de problemas de design. Protótipos funcionais podem ser testados em condições reais de uso, fornecendo feedback valioso para o processo de desenvolvimento.

Ferramental e Gabaritos

A produção de ferramentas customizadas, gabaritos de montagem e dispositivos de fixação representa uma aplicação prática significativa. A capacidade de criar ferramentas específicas para cada necessidade aumenta a eficiência e reduz custos em processos de manufatura.

Considerações Econômicas

A viabilidade econômica da impressão 3D deve ser avaliada considerando diversos fatores além do custo inicial do equipamento.

Custos Operacionais

Os custos de material, energia elétrica e manutenção devem ser considerados no cálculo do custo por peça. A otimização de parâmetros de impressão pode reduzir significativamente estes custos sem comprometer a qualidade final.

Retorno sobre Investimento

A análise de ROI deve considerar benefícios diretos e indiretos, como redução no tempo de desenvolvimento, eliminação de ferramental tradicional e flexibilidade para modificações de design.

Tendências e Desenvolvimentos Futuros

O campo da impressão 3D continua evoluindo rapidamente, com novos desenvolvimentos em materiais, tecnologias e aplicações.

Manufatura Digital

A integração da impressão 3D com outras tecnologias digitais, como escaneamento 3D e simulação computacional, está criando novos paradigmas na manufatura digital. A automação de processos e a otimização baseada em dados prometem aumentar ainda mais a eficiência e confiabilidade da tecnologia.

Conclusão

A impressão 3D representa uma ferramenta poderosa no arsenal do engenheiro moderno. A compreensão adequada de seus fundamentos, limitações e aplicações permite explorar todo o potencial desta tecnologia transformadora. Para iniciantes na área, o investimento em conhecimento e experimentação prática é fundamental para desenvolver as habilidades necessárias para aplicar efetivamente a impressão 3D em projetos de engenharia.

O futuro da engenharia está intrinsecamente ligado à evolução contínua da manufatura aditiva. A capacidade de criar objetos complexos, customizados e funcionais de forma rápida e eficiente continuará a transformar a maneira como produtos são desenvolvidos e produzidos. O domínio desta tecnologia representa uma vantagem competitiva significativa para profissionais e organizações no cenário atual da engenharia.
